汉王签名数位板ESP560
应用案例：汉王签名数位板ESP560
 |
 |
产品特性
硬件

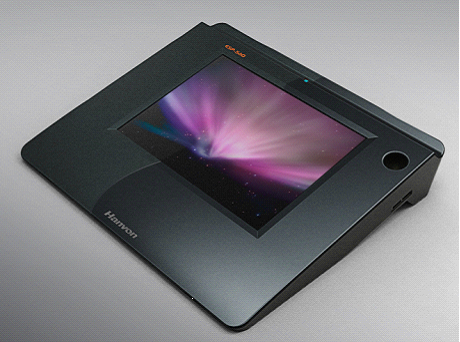

汉王ESP560签名数位板把液晶显示屏(LCD)和电磁数位板整合到一起，使用无线无源压感笔，
为电子签名、手写批注的书写和显示提供极大的便捷，笔到之处就显示书写笔迹，所写即所见，
手眼合一。
5.6寸的彩色LCD屏，能显示高清图片广告和企业商标，支持信息推送。640*480的屏，很适合
中文签名，也有足够的空间在屏幕上增加功能按钮。
手写笔无线无源，无需电池，无须维护。标配挂笔绳，防止笔丢失。
ESP560动态库同时提供签名轨迹的x/y坐标、压力、时间信息，能够采集用户签名的轻重缓急，
形成用户签名的生物特征信息。
ESP560签名板硬件本身还具有唯一性，具有传输加密的功能，适用于电子签名等对安全要求
较高的环境。
ESP560目前已广泛应用于移动、联通、电信等营业厅，以及医院、银行、宾馆、社保、签证
等行业中。
驱动
ESP560签字板的驱动程序可以直接嵌入到第三方应用程序中。同时汉王也为各行业客户提供签
名定制开发服务。
ESP560产品详细参数：
|
产品名称: |
签名数位板ESP560 |
|
产品型号: |
ESP560 |
|
一般参数 |
|
|
产品外形尺寸（长x宽x厚） |
181 x 161 x 30 mm |
|
重量 |
337克（不含连接线） |
|
颜色 |
黑色 |
|
工作温度及湿度 |
5 至 35°C，20 至 80%RH(无结露) |
|
储存温度及湿度 |
-20 至 70°C，最大的储存湿度为50%，在湿度为 90% 时，最高的储存温度为 40°C |
|
兼容性 |
USB 2.0 |
|
通讯方式 接口 |
USB 或 RS232 USB B型口 |
|
电源 |
USB总线供电（5V，500mA） |
|
功耗 |
<2.5 W |
|
显示屏 |
|
|
显示板 |
彩色TFT LCD |
|
显示区域 |
112.896 x 84.672毫米 |
|
像素 |
640（RGB）x 480 |
|
活动区域 |
126.5 x 100毫米 |
|
像素尺寸 |
0.0588 x 0.1764毫米 |
|
观看角度 |
（水平/垂直）140/140°（典型值） |
|
对比度 |
500:1 |
|
显示响应时间 (Ton + Toff)mS |
10mS+15mS |
|
数位板 |
|
|
感应方式 |
电磁感应技术 |
|
活动区域 |
112.896 x 84.672毫米 |
|
分辨率 |
0.01毫米/点 |
|
精确度 |
± 0.5 毫米 |
|
最大读取高度 |
7 毫米或以上 |
|
笔最大倾斜范围 |
最大垂直50° |
|
压感级数 |
1024级 |
|
最大读取速率 |
150点/秒 |
|
通讯接口 |
USB,串口 |
|
笔 |
|
|
压感级别 |
1024 级（笔尖） |
|
外型尺寸 |
9(直径) x 131.2 (长)毫米 |
|
重量 |
8.48克 |
|
产品包装清单 |
|
|
签名板主体 |
1台 |
|
压感笔 |
1支 |
|
数据线 |
1条 (1.7米长) |
|
笔挂绳 |
1条 |
